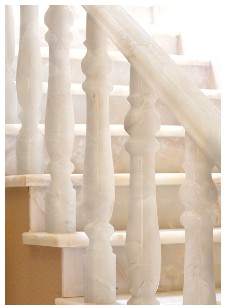

玉石楼梯柱和楼梯尺寸的确定
在楼梯施工当中，安装工人经常由于一个问题出错：楼梯尺寸。因为装修设计图上的层高和建筑结构图中的高度是不一样的，建筑结构图中的高度不含装饰层的厚度尺寸，需要另外计算。一个楼梯设计师对于层高经常不加考虑的使用了建筑结构图的层高，而没有计算装饰层的因素，所以为了避免此类错误，装修工应该用墨线弹出装饰层的高度，然后测量人员需要对层高重新测量。弹墨线：将墨线在竖直方向向下平移150，就获得墨线，墨线与墨线在竖直方向上的距离；就是梯级模板高度（150）。弹梯级模式板线：弹梯模板线智以下两种方法：
1、利用水平尺；2、将墨线或墨线九等分（即踏步数），然后，由各等分点作垂直线，就可以获得各梯级的模板线。弹竖直墨线：在楼梯尺寸梁内侧墙面上弹两条竖直墨线；间距为9个踏步的宽度；即300×9=2700（）。同样在楼梯梁另一端墙面上，也弹两条竖直墨线（在剖面图中，只能看到墨线、）。在立上层楼梯模板前，均应将墨线、用锤球或经纬仪引至上层墙面上，这样可将楼梯梁上下控制在广条直线上，保证踏步宽度尺寸一致。弹斜墨线：应求出梯段板底与楼梯梁交线的标高，求此标高需用到楼梯坡度和梯板厚度1，然后求出梯段板与梯梁交接处的厚度2，其中坡度=150/300=0.5，梯板厚度1=80，而2用勾股定理根据比例就可以简单地算出，也就是梯段底模板上平位置，点的标高为（1.48－0.15－0.089）=1.241，点的标高应该为－（0.020+0.089）=－0.109。连接、就是墨线。将计算出的标高标注在放线图上，以备施工时使用。依此可 求出其他梯段所需标高。弹斜墨线：从标高为-0.02的水平线与墨线交点向上量出一个踏步高度（150）；得点。将点与标高为1.48的水平线和墨线交点连接起来，就是墨线。同样也弹出上面梯段的墨线。
